吊鉤式拋丸機由哪些部件組成？各部件起到什么作用
文章出處：
編輯：拋丸機發表時間：2026-08-24

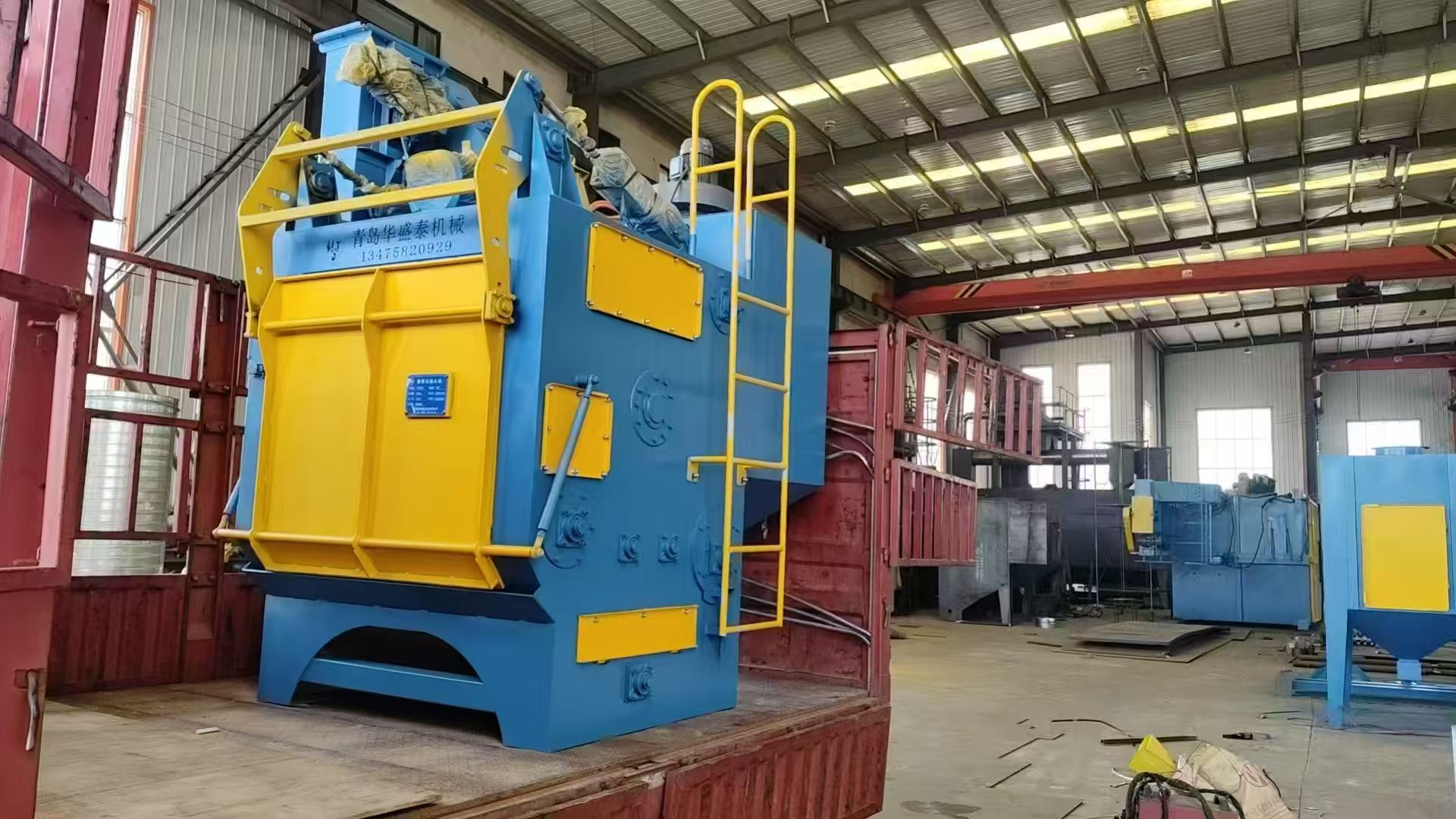

吊鉤式拋丸機是大型異形構件、焊接件、鑄鍛件表面除銹、除氧化皮、去焊渣以及表面強化的主流設備，依靠吊鉤懸掛工件懸空作業，可規避工件磕碰損傷，廣泛應用于工程機械、鋼結構、壓力容器、鑄造鍛造等行業。整套設備由多個子系統協同配合，每一個部件都承擔專屬功能，共同保障設備穩定、安全、高效完成拋丸清理作業。
一、吊鉤懸掛輸送系統
該系統是工件承載與轉運的核心單元，主要包含行走軌道、電動葫蘆、吊鉤本體、自轉旋轉機構。
- 行走軌道與電動葫蘆：實現吊鉤帶動工件在上下料工位與拋丸室之間移動，完成工件進出腔室。雙吊鉤機型可以實現一邊清理、一邊裝卸工件，有效提升生產節拍。
- 吊鉤本體：采用高強度鋼材制作，承載待處理工件，分為單吊鉤、雙吊鉤，根據工件重量選型。
- 自轉旋轉機構：帶動吊鉤與工件在清理室內 360° 旋轉，讓彈丸可以覆蓋工件各個面，消除清理死角，保障清理均勻度。
二、拋丸清理室
拋丸室為鋼板型鋼焊接而成的封閉腔體，是工件拋丸作業的主要空間，包含室體外殼、耐磨防護襯板、密封大門、觀察窗、底部集料漏斗。
- 外殼：整機主體框架，隔絕彈丸飛濺、降低作業噪音；
- 耐磨襯板：高錳鋼或耐磨鋼板，安裝在室體內壁，抵御高速?gòu)椡铔_擊磨損，襯板模塊化設計，磨損后便于更換，保護室體主體；
- 密封大門：工件進出通道，保證作業時腔體密閉，防止彈丸、粉塵外溢；
- 底部集料漏斗：將擊打后的彈丸集中匯集，送入下方螺旋輸送機構。
三、拋丸器總成（設備核心部件）
拋丸器是產生高速?gòu)椡璧膭?dòng)力來源，由驅動電機、葉輪、分丸輪、定向套、葉片、殼體組成。
電機帶動葉輪高速旋轉，彈丸經過分丸輪、定向套分配后，依靠葉輪葉片獲得極高動能，高速擊打工件表面，完成除銹、清砂、應力強化。定向套角度可以調整，改變彈丸拋射區域；葉片屬于易損件，需要定期檢查更換。設備可根據工件大小配置 2?7 臺拋丸器，多角度布置，實現工件全域清理。
四、彈丸循環分離系統
整套系統實現彈丸回收、輸送、雜質篩分、合格彈丸循環再利用，由螺旋輸送器、斗式提升機、風選分離器、儲丸料倉、供丸閘門構成。
- 螺旋輸送器：布置在拋丸室底部，把掉落的彈丸、氧化皮碎屑輸送至斗式提升機進料口。
- 斗式提升機：將混合彈丸物料垂直提升輸送至上部分離器。
- 風選分離器：利用風選原理，把破碎彈丸、鐵銹、型砂雜質分離排出，完好合格彈丸落入儲丸倉繼續使用，減少耗材浪費。
- 儲丸料倉與供丸閘門：儲存彈丸，閘門控制彈丸供給拋丸器的流量，調節拋丸作業強度。
五、除塵系統
一般采用脈沖布袋除塵器，連接拋丸室與分離器除塵接口。拋丸作業產生的鐵銹粉塵、破碎丸料微塵被負壓吸入除塵器內部，粉塵被濾袋截留，潔凈空氣向外排出，保障車間環境，滿足環保排放要求，同時降低腔室內粉塵濃度，提升工件清理可視度。
六、電氣控制系統
包含 PLC 控制柜、操作按鈕、急停保護、各電機聯鎖保護裝置。整套設備實現一鍵啟停，吊鉤行走、工件自轉、拋丸器、提升機、除塵系統聯動控制，設置過載、缺相、安全門聯鎖保護，出現異常自動停機，保障操作人員與設備安全。可以設置拋丸時長、旋轉速度等工藝參數，實現標準化作業。
FAQ
Q1：吊鉤式拋丸機最容易損耗的部件是哪些？
A：拋丸器葉片、定向套、分丸輪、室內耐磨襯板屬于高頻易損件，長期受彈丸沖擊磨損，需要定期檢查磨損情況，及時更換，避免出現設備損壞。
Q2：雙吊鉤對比單吊鉤吊鉤式拋丸機優勢是什么？
A：雙吊鉤機型可以一個吊鉤在室內拋丸清理，另一個吊鉤在室外裝卸工件，無需停機等待上料，有效提升整體生產效率，適合批量工件生產。
Q3：分離器效果變差一般會帶來什么問題？
A：分離器失效會造成破碎彈丸、鐵銹雜質混入合格彈丸中，清理效果下降，易造成工件表面粗糙度異常，同時會加速拋丸器葉片磨損，增加配件損耗。
Q4：吊鉤旋轉不轉，主要排查哪些部位？
A：優先檢查自轉驅動電機、傳動鏈條、電氣控制線路，查看是否存在過載卡滯，工件超重也會造成自轉機構無法正常運轉。
Q5：設備作業粉塵外泄，主要什么原因？
A：除塵系統風量不足、除塵濾袋堵塞、室體大門密封損壞、檢修口密封不嚴，都會造成粉塵外溢，需要依次排查密封件與除塵器工況。
