基體表面處理質(zhì)量，在極大程度上，對(duì)鋼管防腐質(zhì)量有著顯著影響。打砂機(jī)這種除銹以及粗化處理的關(guān)鍵環(huán)節(jié)設(shè)備，一般是指拋丸或者噴砂類(lèi)設(shè)備，其工藝參數(shù)與選型，直接決定了防腐層是否能夠?qū)崿F(xiàn)長(zhǎng)效附著。接下來(lái)，我會(huì)從設(shè)備挑選、工藝把控再到常見(jiàn)問(wèn)題方面，分享一些實(shí)際運(yùn)用當(dāng)中的關(guān)鍵要點(diǎn)。

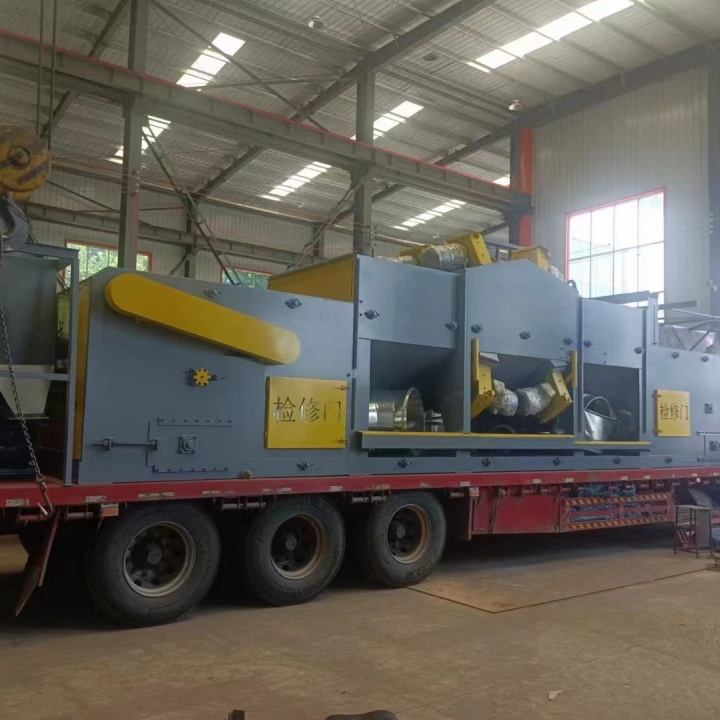

如何選擇打砂機(jī)型號(hào)

先看鋼管規(guī)格以及產(chǎn)能需求，再去選擇打砂機(jī)。對(duì)于直徑在219mm以下的小口徑管，一般采用通過(guò)式拋丸機(jī)，借助多拋頭360度布置達(dá)成全覆蓋；然而大直徑鋼管（像1220mm以上的）常常需要升降式以及專用輥道輸送系統(tǒng)。拋頭的功率與數(shù)量直接決定清理效率，通常每拋頭功率處于22 - 37千瓦之間，每小時(shí)處理量要預(yù)留20%的余量，用以應(yīng)對(duì)不同管徑的節(jié)拍波動(dòng)。另外，丸料分離器的精準(zhǔn)度是比較容易被人給忽視掉的，質(zhì)量差的分離器會(huì)致使粉塵摻和進(jìn)循環(huán)系統(tǒng)當(dāng)中，進(jìn)而加快拋頭的磨損速度。

打砂工藝參數(shù)怎么定

工藝參數(shù)里頭，拋丸速度以及丸料粒度屬于核心部分。鋼管運(yùn)行的速度，平?？刂圃趦擅字涟嗣酌糠昼?，速度飛速則會(huì)使得表面粗糙度過(guò)于低，對(duì)防腐層附著力造成影響；速度緩慢產(chǎn)能就會(huì)下降。丸料建議采用高碳鑄鋼丸，直徑在零點(diǎn)八毫米至一點(diǎn)五毫米進(jìn)行混合運(yùn)用，小丸料能夠提升覆蓋率，大丸料會(huì)增加粗糙度。粗糙度一般要求達(dá)成四十微米至八十五微米，具體數(shù)值要參照防腐層類(lèi)型（像3PE、環(huán)氧粉末等）。提議于設(shè)備調(diào)試時(shí)期開(kāi)展“掛片測(cè)試”，借由便攜式粗糙度儀以及鹽分檢測(cè)去證實(shí)工藝穩(wěn)定性。

常見(jiàn)打砂缺陷如何解決

在實(shí)際生產(chǎn)當(dāng)中，表面清潔度欠缺以及粉塵有殘留，是最為常見(jiàn)的狀況。若鋼管表面顯現(xiàn)出“花斑”亦或是存在局部除銹情況不完全達(dá)標(biāo)的狀況，多數(shù)是由于拋頭角度沒(méi)有對(duì)準(zhǔn)造成的，或者是丸料流量不均勻?qū)е碌?。解決問(wèn)題的方式是要定期用“拋射帶測(cè)試板”來(lái)校準(zhǔn)拋頭的方向。此外還有一種缺陷是鋼管內(nèi)壁出現(xiàn)返銹現(xiàn)象，這一問(wèn)題在潮濕的季節(jié)變得格外明顯可觀察得出。要是除銹之后沒(méi)辦法馬上進(jìn)行涂覆操作，就必得把控好車(chē)間濕度在百分之60以下范圍，并且要考慮增添中間存放區(qū)的除濕設(shè)備。另外，要是磨料當(dāng)中的粉塵含量超出了1%，那就非得啟動(dòng)自動(dòng)除塵系統(tǒng)，不然的話，哪怕設(shè)備再好，也無(wú)法打出合格的表面。

打砂后表面處理檢測(cè)要點(diǎn)

符合標(biāo)準(zhǔn)的打砂面，須同時(shí)滿足清潔度跟粗糙度以及灰塵度這三項(xiàng)指標(biāo)。清潔度一般要求達(dá)到Sa2.5級(jí)標(biāo)準(zhǔn)，也就是95%以上的表面沒(méi)有氧化皮、銹蝕以及異物。粗糙度檢測(cè)采用復(fù)制膠帶法為宜，不要用目測(cè)的方式，原因就源于目測(cè)的誤差特別大?；覊m度檢測(cè)的情況下常會(huì)被落下，實(shí)際按照ISO 8502-3標(biāo)準(zhǔn)來(lái)看，涂裝前表面的灰塵等級(jí)不應(yīng)高于2級(jí)。現(xiàn)場(chǎng)能夠用壓敏膠帶粘取法迅速測(cè)定，任何可視的灰塵顆粒都有可能變成防腐層下的“微電池”，致使早期起泡。

于鋼管防腐范疇之內(nèi)，打砂并非僅僅是簡(jiǎn)單的“打干凈”這般，實(shí)則是構(gòu)成一門(mén)掌控表面物理以及化學(xué)狀態(tài)的精細(xì)工藝技術(shù)。你于實(shí)際生產(chǎn)期間遭遇過(guò)哪些因表面處理不妥當(dāng)從而致使防腐層失效的案例情形呢？歡迎于評(píng)論區(qū)域分享你所具備的排查經(jīng)驗(yàn)情況。
